피열물의 열처리 조건을 설정한 상태로 구동장치를 이용하여 연속 이동시키면서 열처리 프로세스를 수행하는 형태로 대량의 제품을 연속적으로 처리 할수 있다는 장점으로 양산현장에 사용되고 있습니다.
제품소개

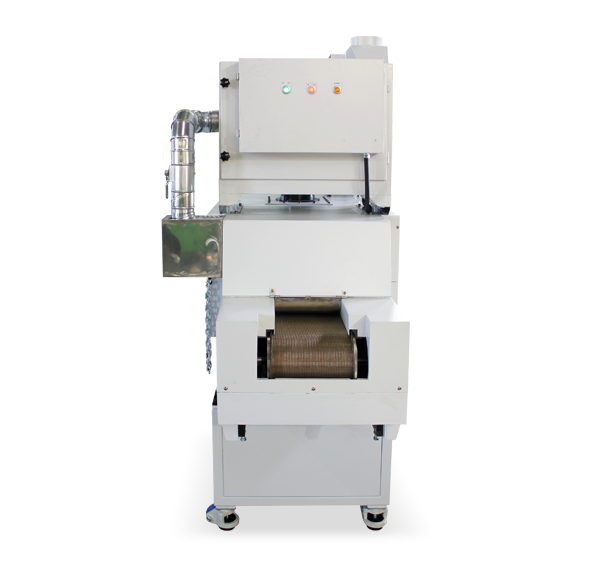

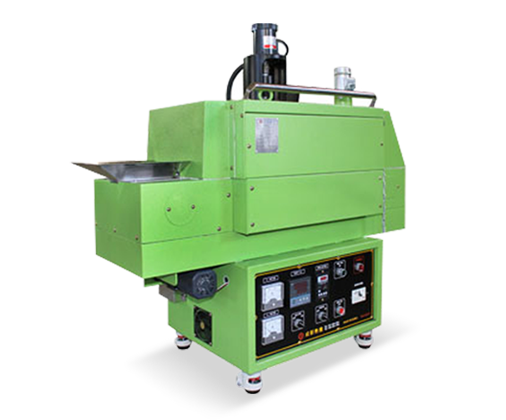

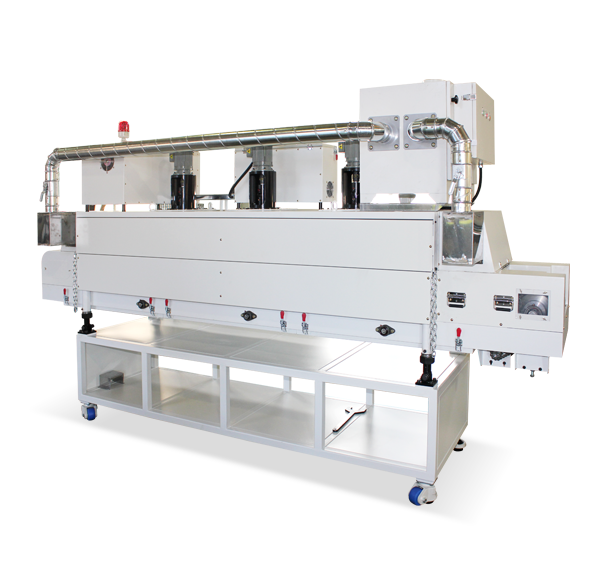

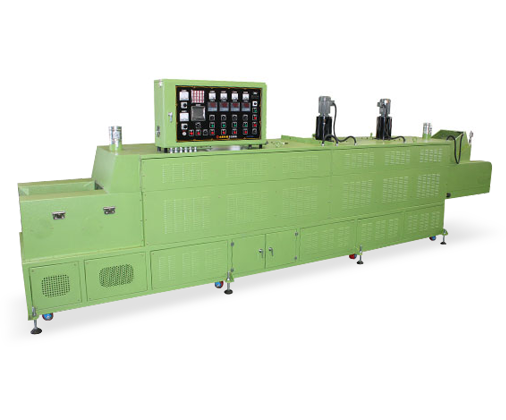

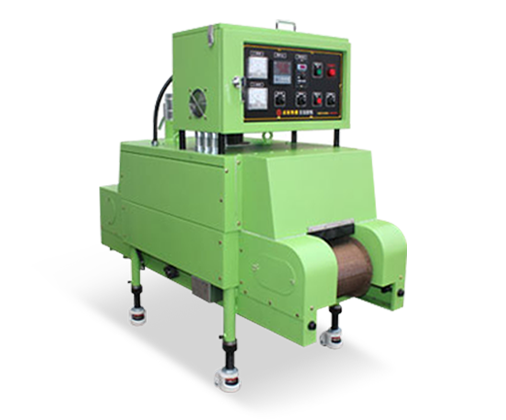

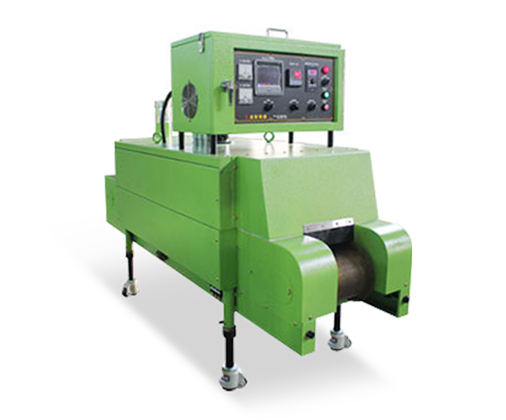

연속식 스프링 템퍼링로
제품의 용도
-
- 스프링 템퍼링
- 프레스류 템퍼링

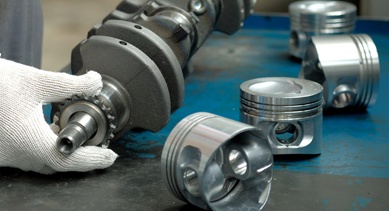

- 자동차부품 템퍼링
- 전자부품 템퍼링
제품의 특징
-
- 공급부, Furnace 본체부, 냉각부로 구성된 연속 생산성 구조
- Mesh Belt 반송 방식으로 대상물 조건에 따른 처리속도, 처리시간 제어.
- Furnace 내 열 순환방식에 따른 우수한 온도 Uniformity 및 에너지 절약형.
- Furnace 운영 조작의 편리성과 Furnace 성능, 유지 관리가 용이하도록 제작.
- 규격화 사양으로 고객 선택의 폭 확대 및 다수의 제품 납품 실적에 따른 Furnace 성능 인증.
- 푸쉬롤를 구비한 연속식 열처리로 반송장치 실용신안출원 (출원번호: 20-2208-0002082)
표준사양
- 전원
- : AC 220/380Vx3Øx60Hz
- 사용온도
- : 150℃ ~ 500℃
- 처리시간
- : 2~150 분
- 제어방식
- : S.C.R, P.I.D
규격사양
| MODEL | 벨트폭(유효폭) | 입구폭 | 입구높이 | 가열길이 | 외형치수 (WxHxL) | 전기용량 | 처리시간 (분) | 처리선경 (Ø) | 비고 |
|---|---|---|---|---|---|---|---|---|---|
| SNM-04(B) | 100 | 70 | 50 | 600 | 550x1300x1210 | 4kW | 2~15 | 0.1~1.5 | |
| SNM-06 | 200 | 170 | 70 | 850 | 700x1300x1660 | 6kW | 3~20 | 0.1~2.0 | |
| SNM-10 | 220 | 190 | 100 | 1300 | 730x1350x2260 | 9kW | 5~30 | 0.1~3.0 | |
| SNM-15 | 300 | 270 | 100 | 1500 | 810x1400x2550 | 15kW | 5~20 | 0.1~3.0 | |
| SNM-18 | 420 | 390 | 110 | 1722 | 930x1500x2995 | 18kW | 5~25 | 0.1~3.5 | |
| SNM-18F | 420 | 390 | 110 | 1722 | 930x1500x3695 | 18kW | 5~25 | 0.1~3.5 | 냉각FAN |
| SNM-22F | 420 | 390 | 110 | 2000 | 930x1500x3960 | 22kW | 7~30 | 0.1~4.0 | 냉각FAN |
| SNM-28F | 450 | 420 | 110 | 2435 | 960x1500x4395 | 28kW | 7~30 | 0.1~5.0 | 냉각FAN |
| SNM-30F | 450 | 420 | 120 | 3000 | 960x1520x4960 | 30kW | 7~40 | 0.1~8.0 | 냉각FAN |
| SNM-35F(B) | 500 | 470 | 130 | 3045 | 1020x1900x5375 | 35kW | 7~40 | 0.1~8.0 | 냉각FAN |
| SNM-40F(B) | 500 | 470 | 130 | 3600 | 1080x2050x6100 | 40kW | 7~40 | 0.1~10 | 냉각FAN |
| SNM-55F(B) | 520 | 490 | 150 | 4500 | 1100x2050x6900 | 53kW | 7~50 | 0.1~12 | 냉각FAN |
| SNM-70F(B) | 550 | 520 | 180 | 6000 | 1130x2090x8900 | 70kW | 7~70 | 0.1~16 | 냉각FAN |
| SNM-100F(B) | 600 | 570 | 200 | 8000 | 1180x2100x10900 | 100kW | 7~100 | 0.1~20 | 냉각FAN |
| SNM-140 | 1000 | 220 | 8000 | 1570x1800x10720 | 140kW | 10~40 | - | 냉각FAN |

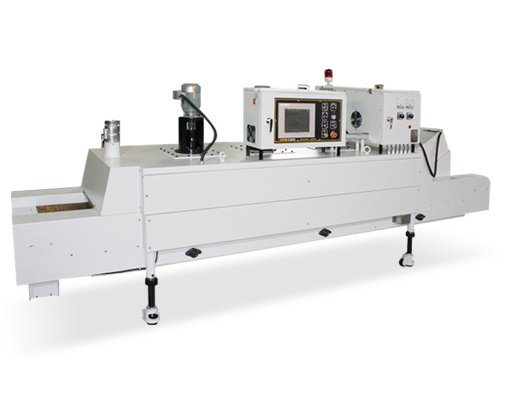

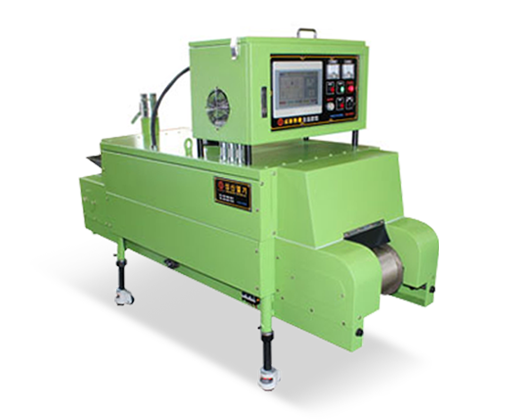

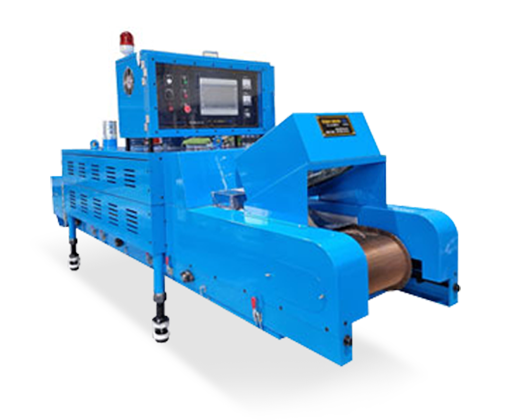

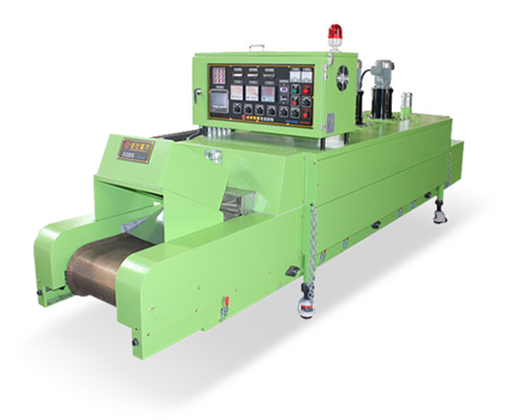

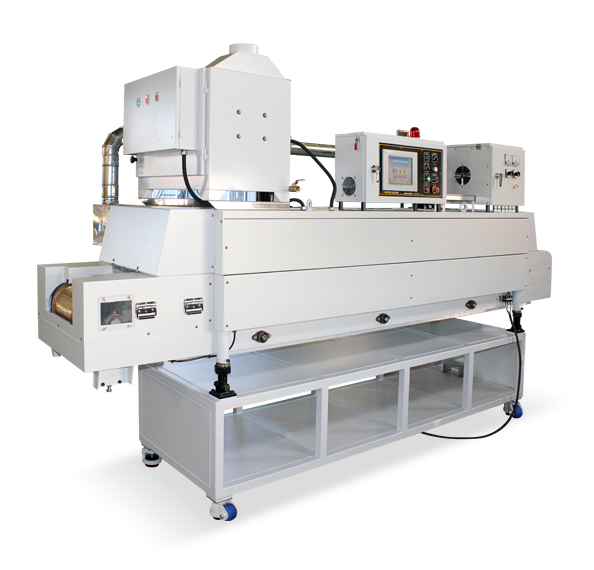

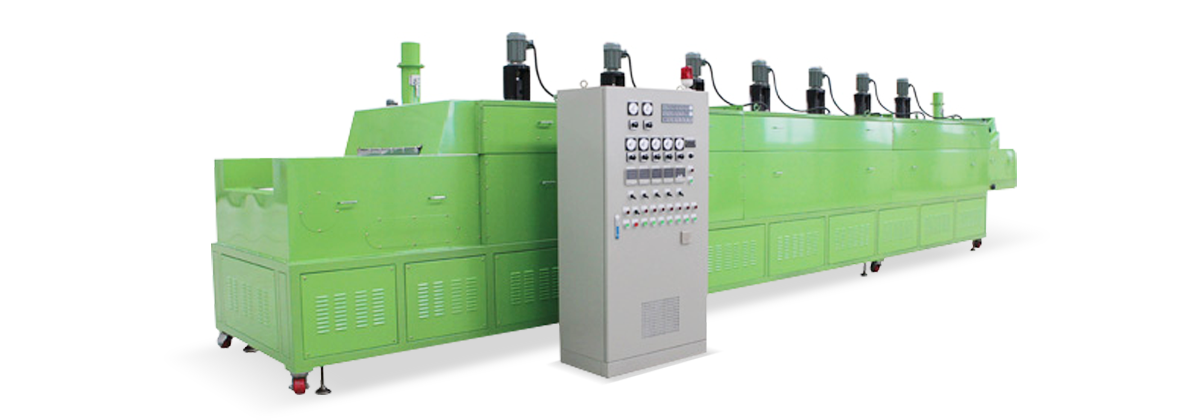

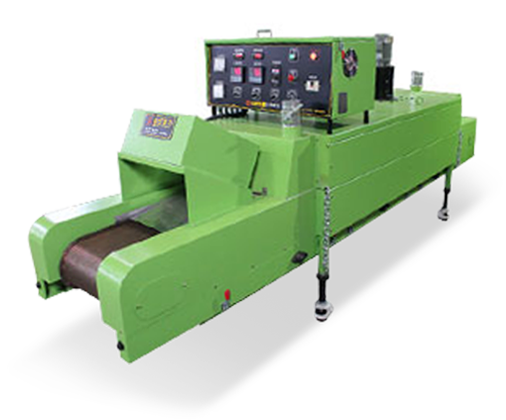

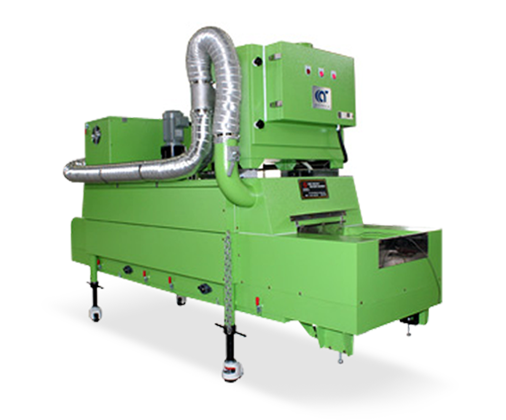

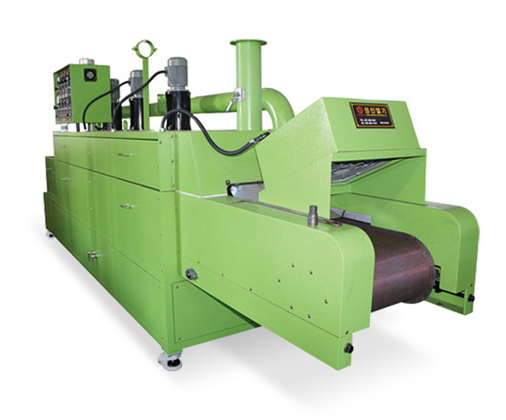

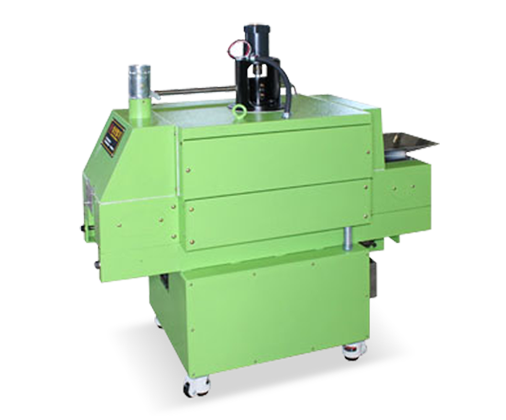

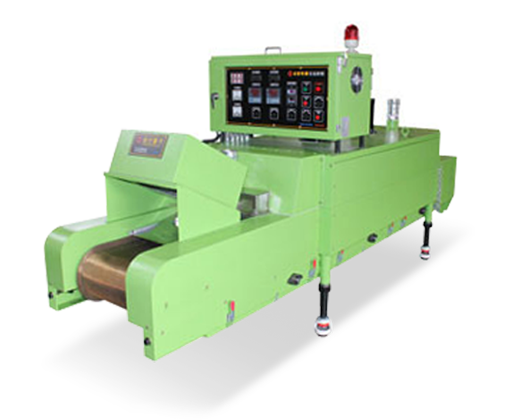

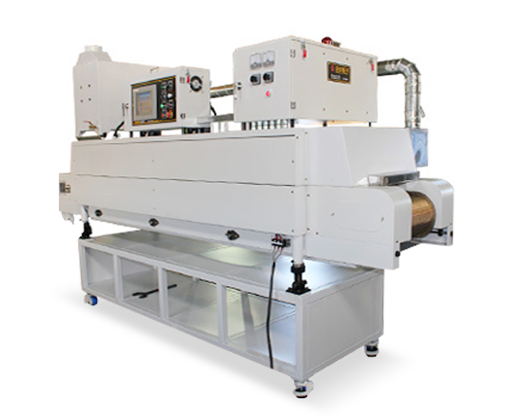

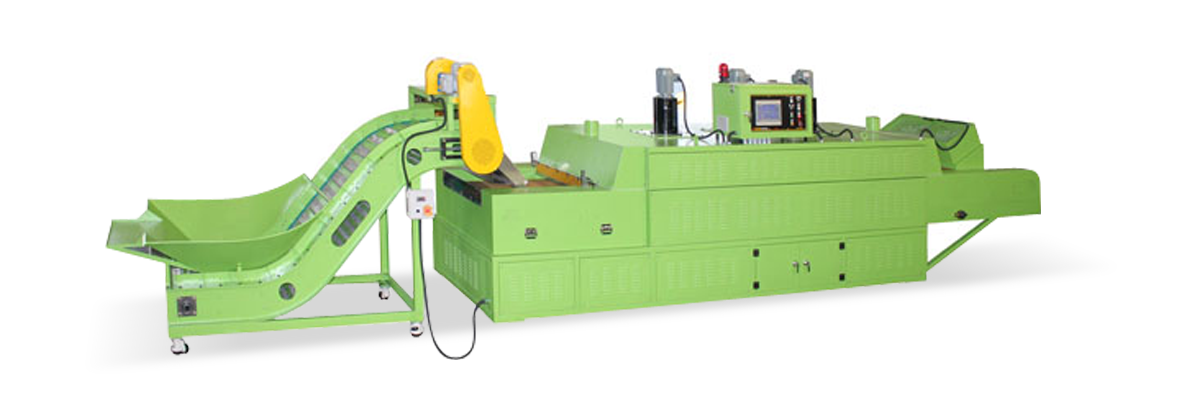

제품의 종류
